경차(스파크) 블랙박스 셀프설치

경차(스파크) 블랙박스 설치
​



인터넷으로 10만원 안되게

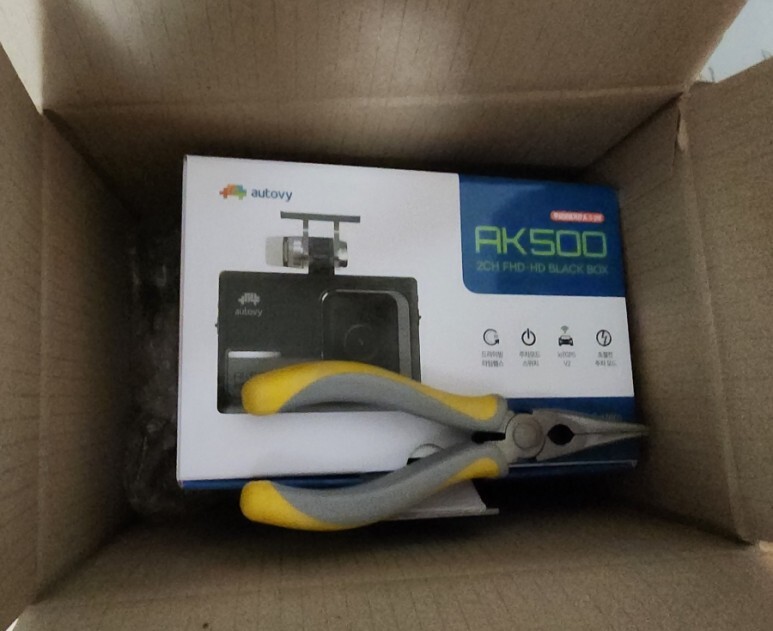

만도 오토비 AK500모델 주문했다.

구매평도 많고 가격도 저렴해 주문함.

​

​

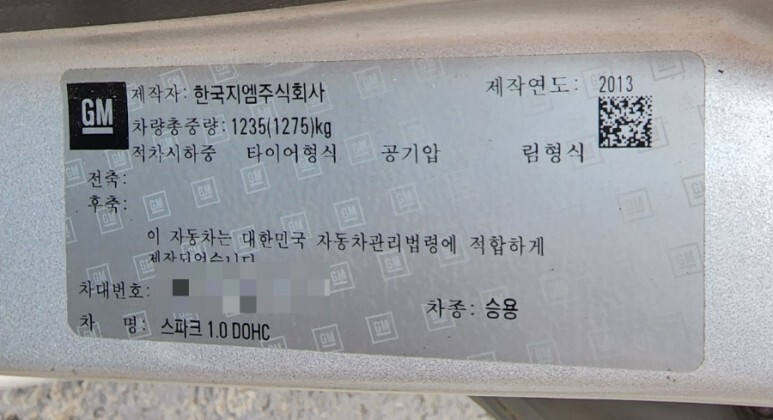

설치할 차량은 스파크 13년식



​

​

​

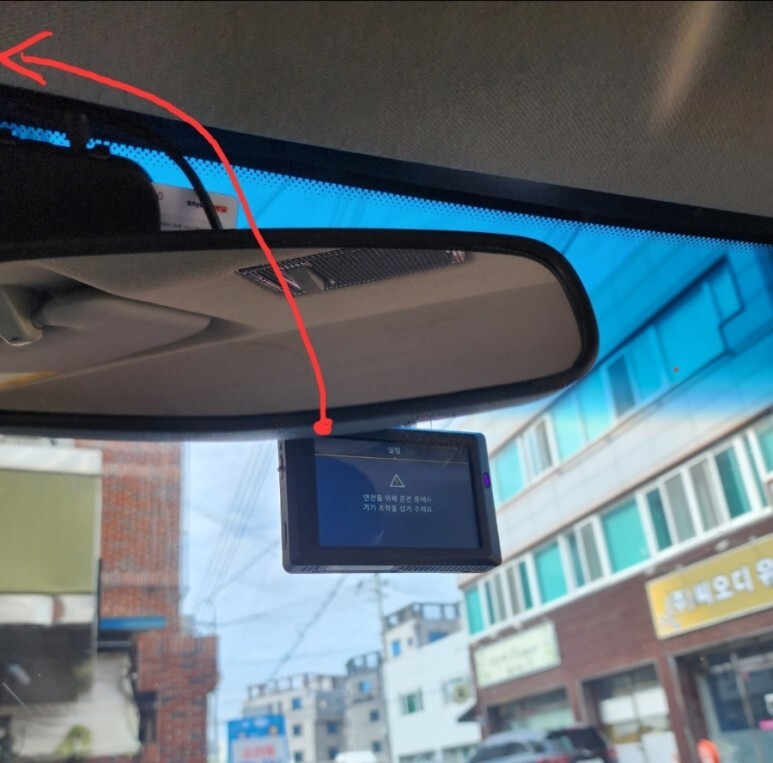

블랙박스 본체에서부터 전원선 깔아준다.

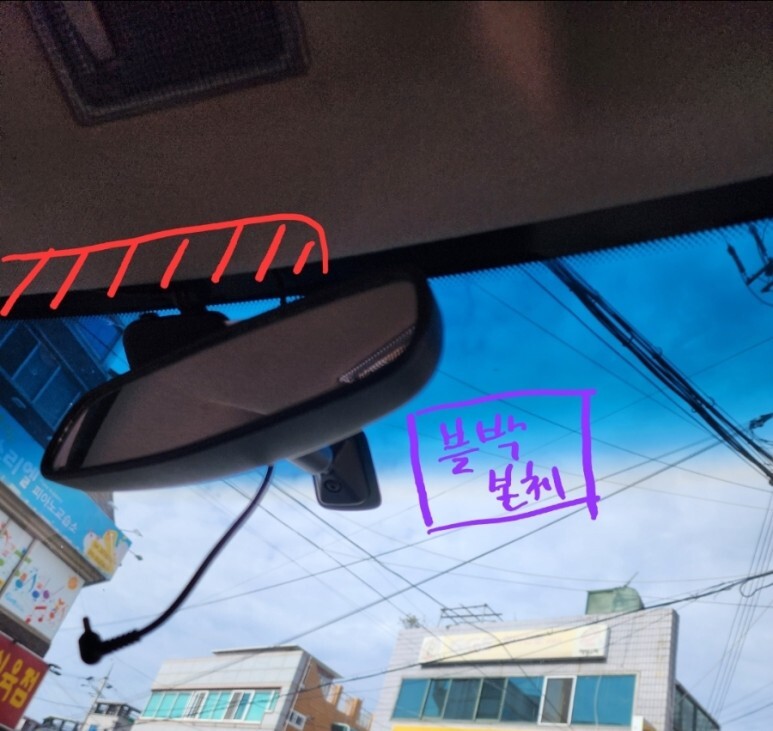

(블랙박스 본체 사진 못찍어서 손으로 그림 ㅎㅎ)

​

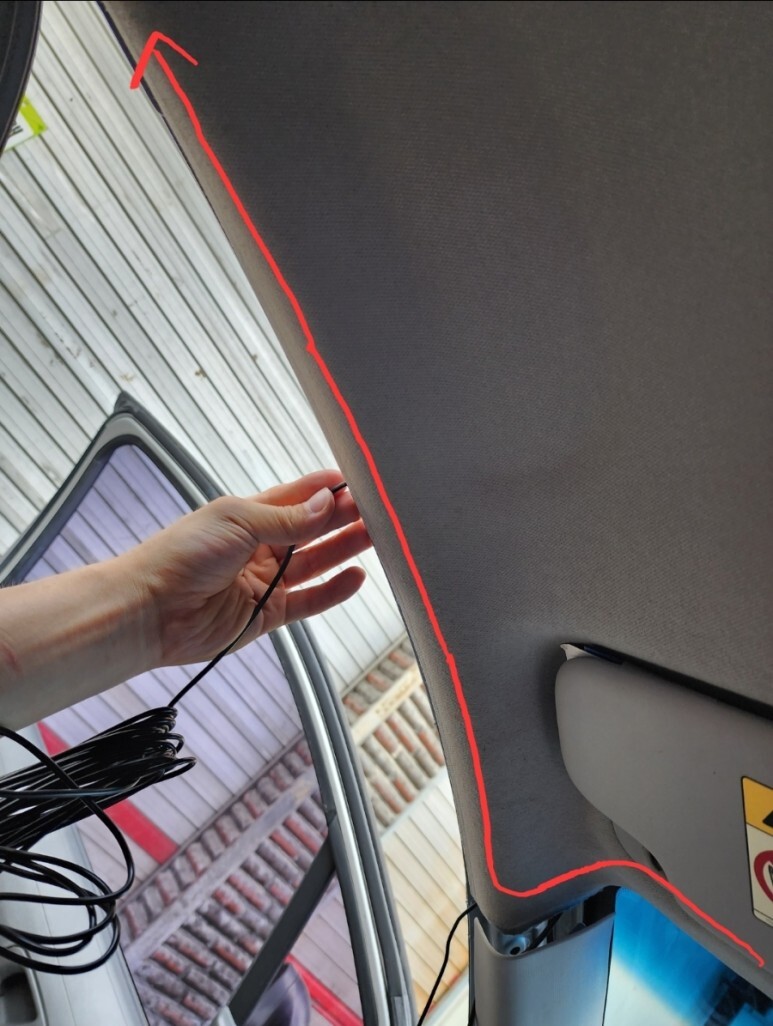

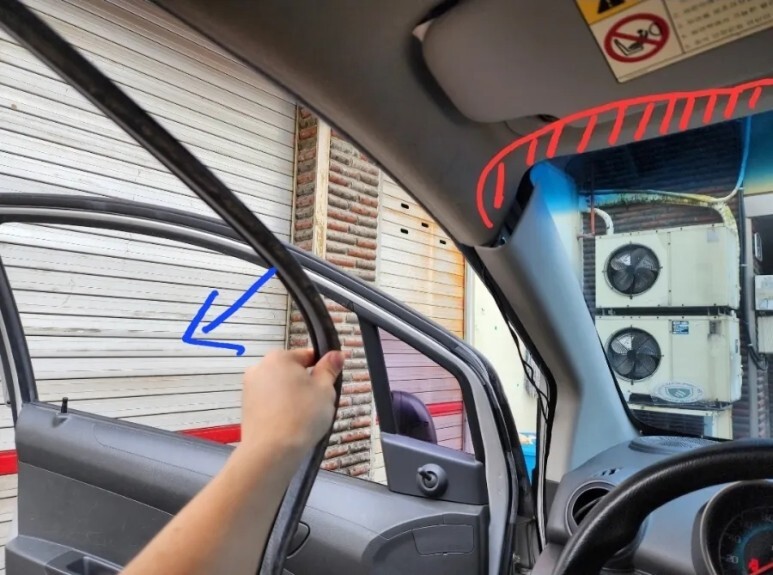

빨간색 빗금친 부분에 전원선을 매립하면 되는데,

손으로 천장부분을 들추어주고 선을 밀어 넣으면 된다.

(장롱, 티비다이, 서랍장 밑에 쓰레기 밀어넣듯이(??) 넣으면 됨)

​





​

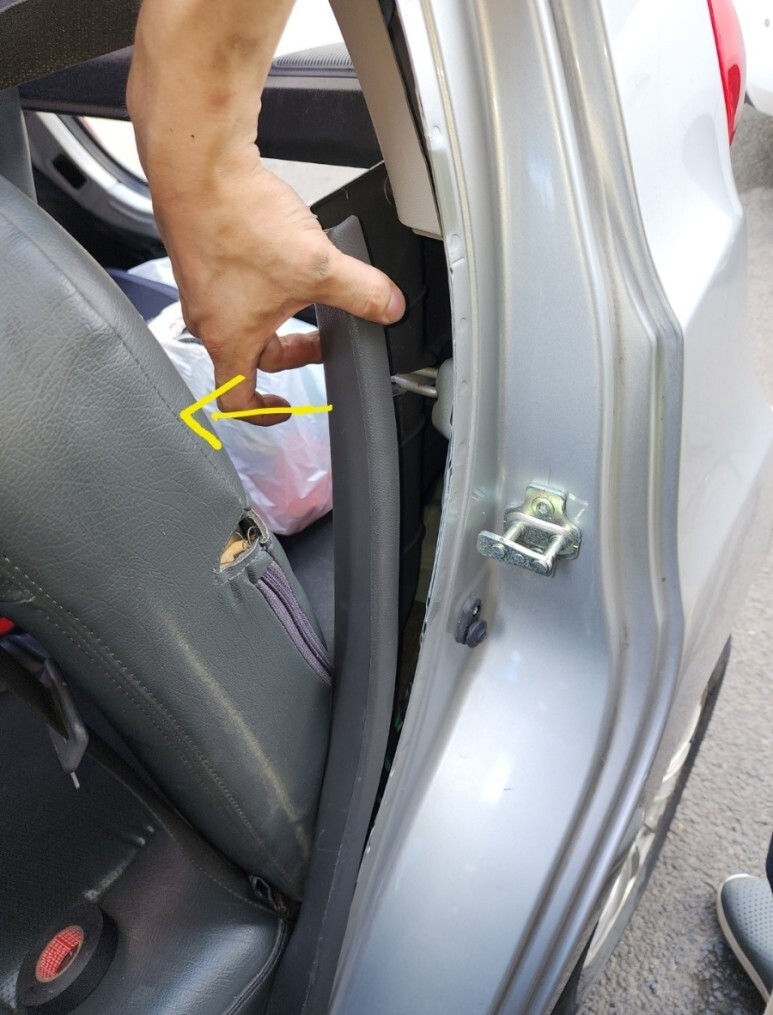

그리고 고무패킹(고무몰딩), A필러커버는 손으로 당기면 쉽게 빠진다.

​

​

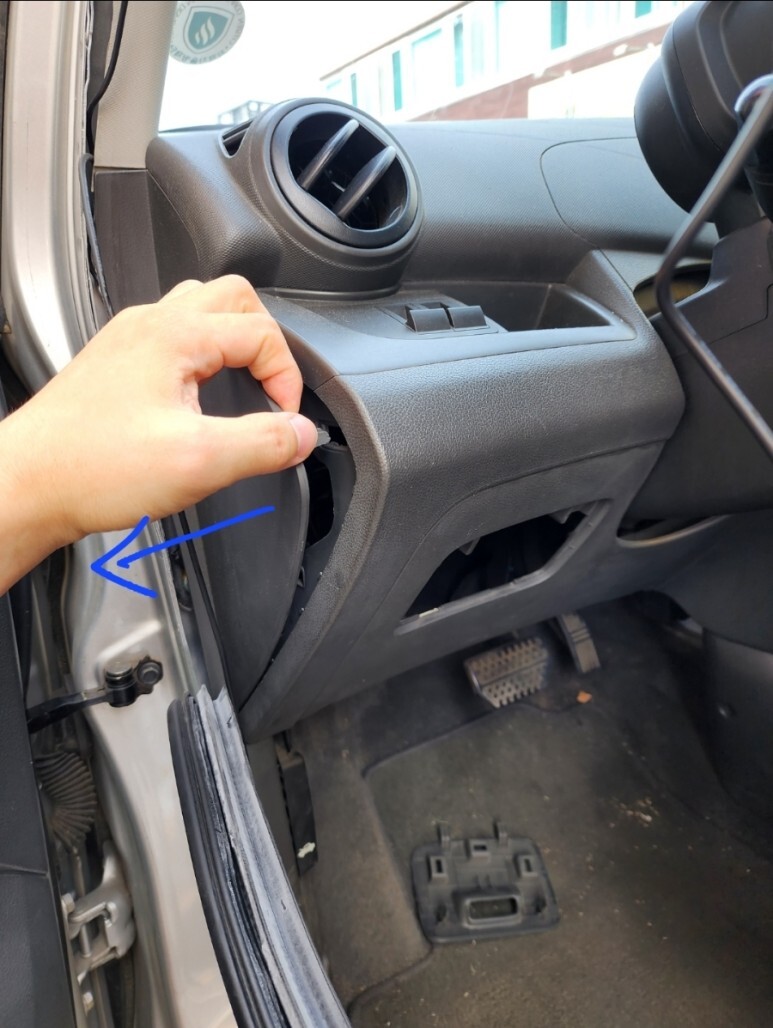

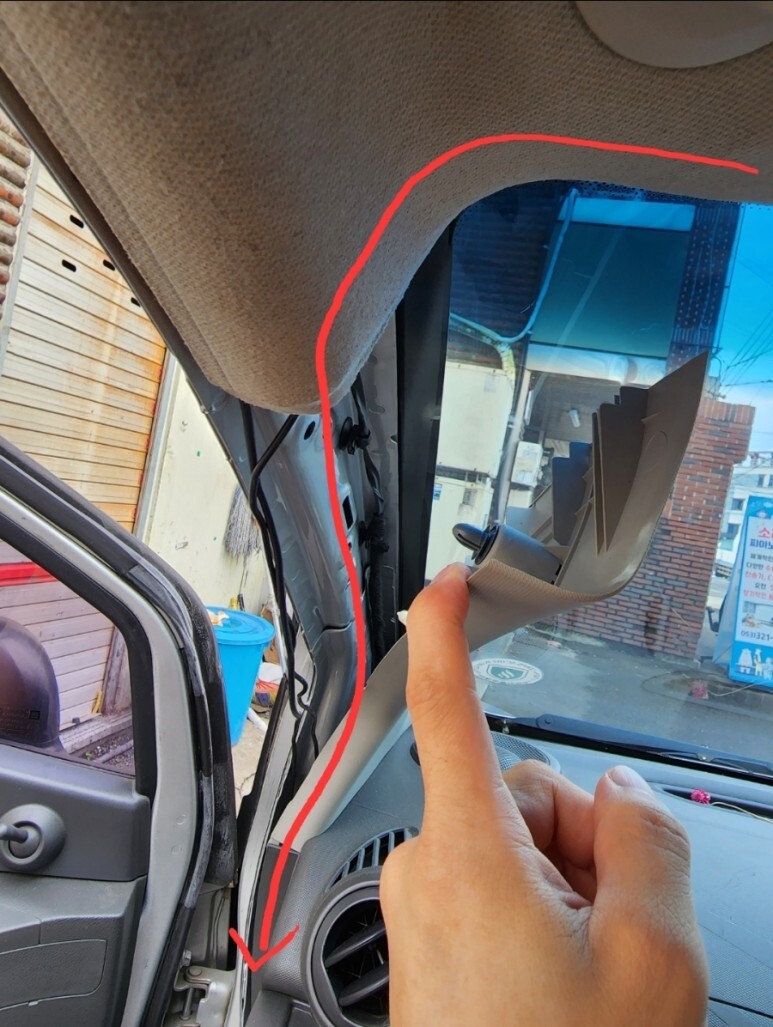

탈거된 A필러커버 안쪽으로 전원선을 깔아준다.

(빨간색 화살표 따라서)

​





​

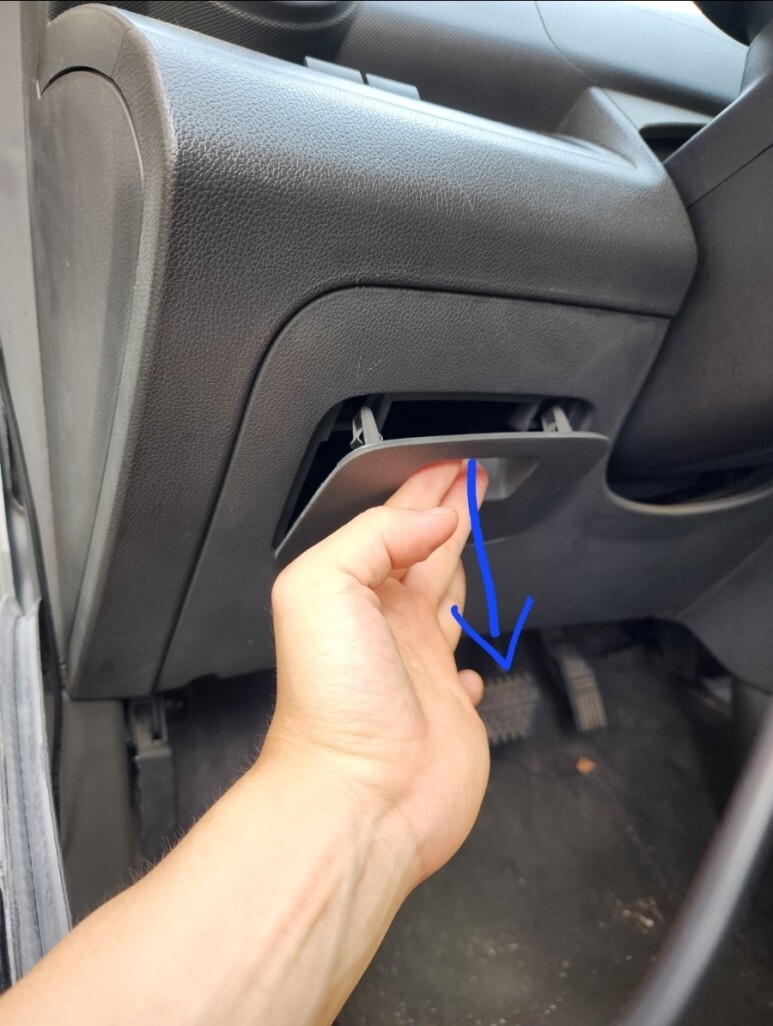

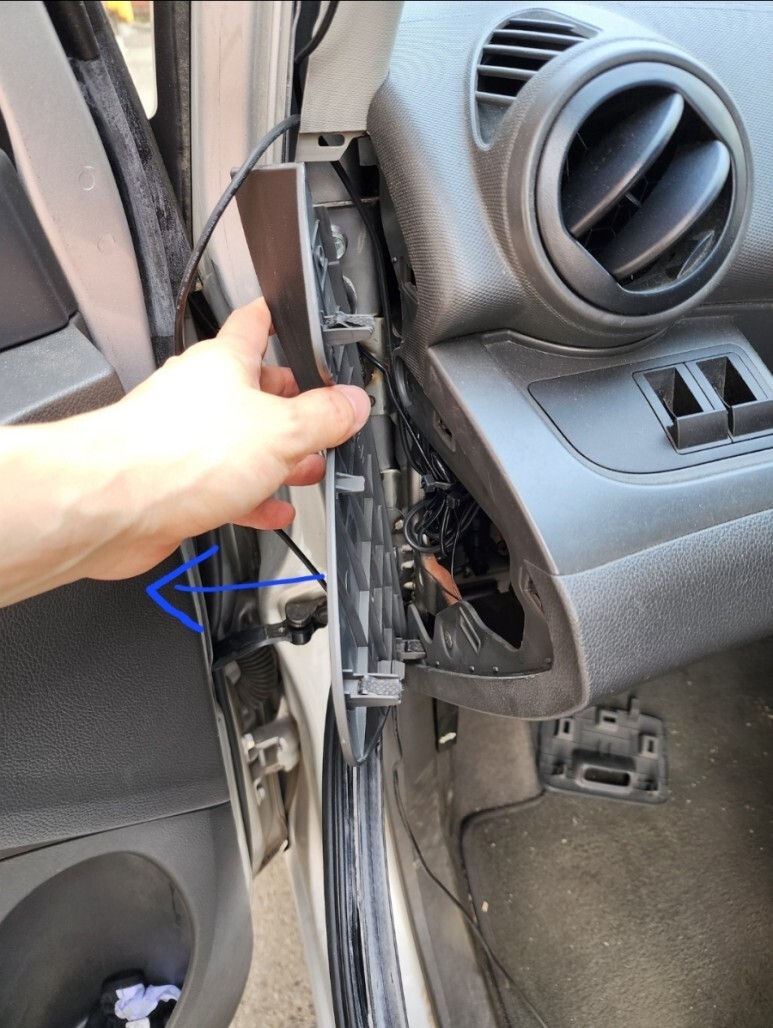

그리고 퓨즈함 커버를 열어준다.

손으로 당겨서 열기 어려우면 일자드라이버나 헤라, 납작한 도구 등을 이용해서 열어준다.





​

​

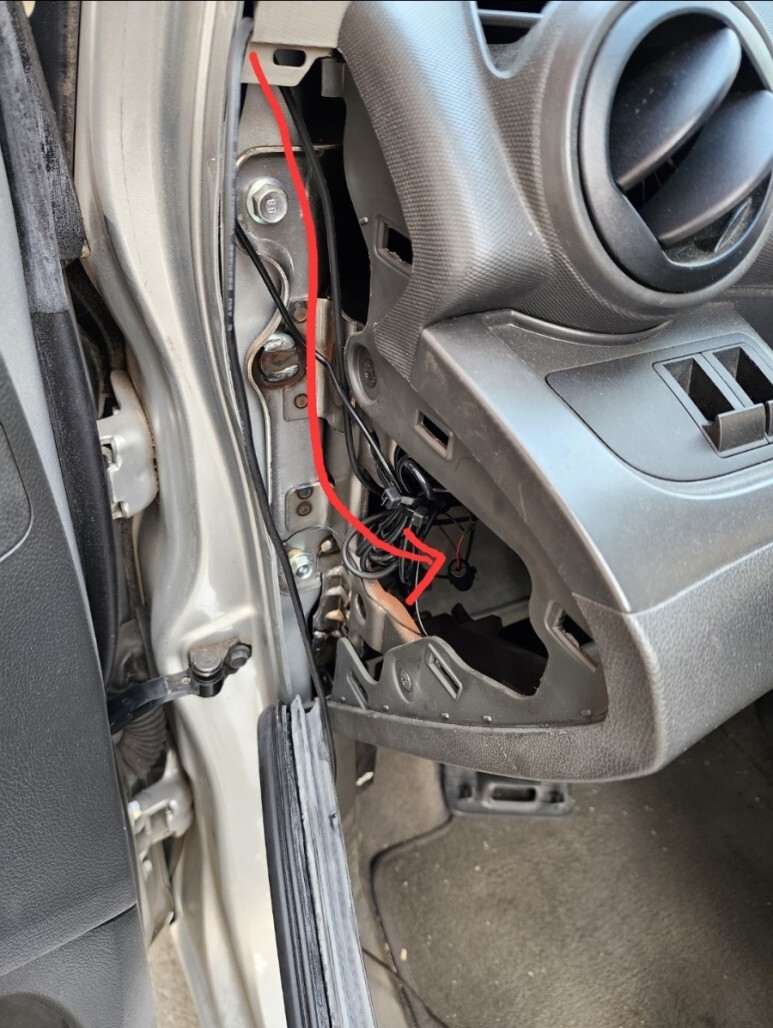

그리고 화살표 방향대로 전원선 깔아줌.



​

​

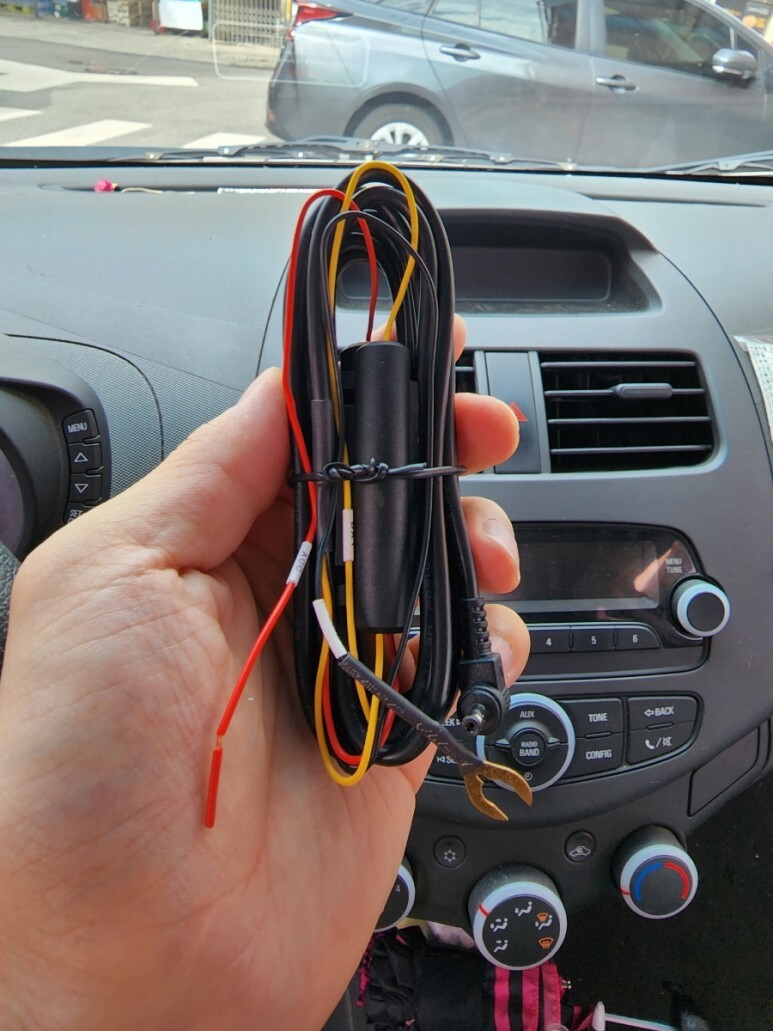

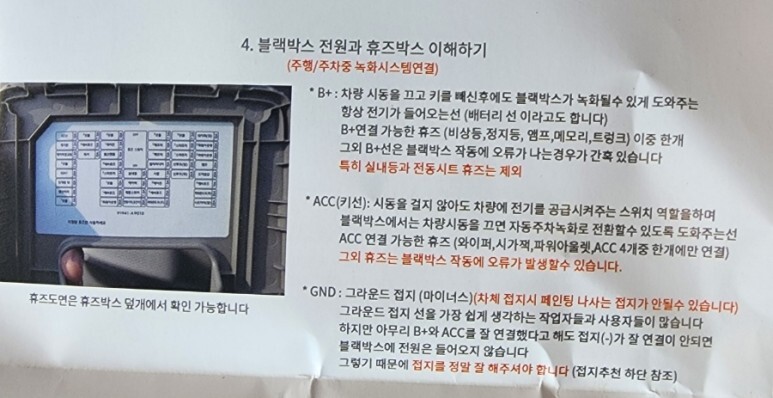

아까 전원선에서

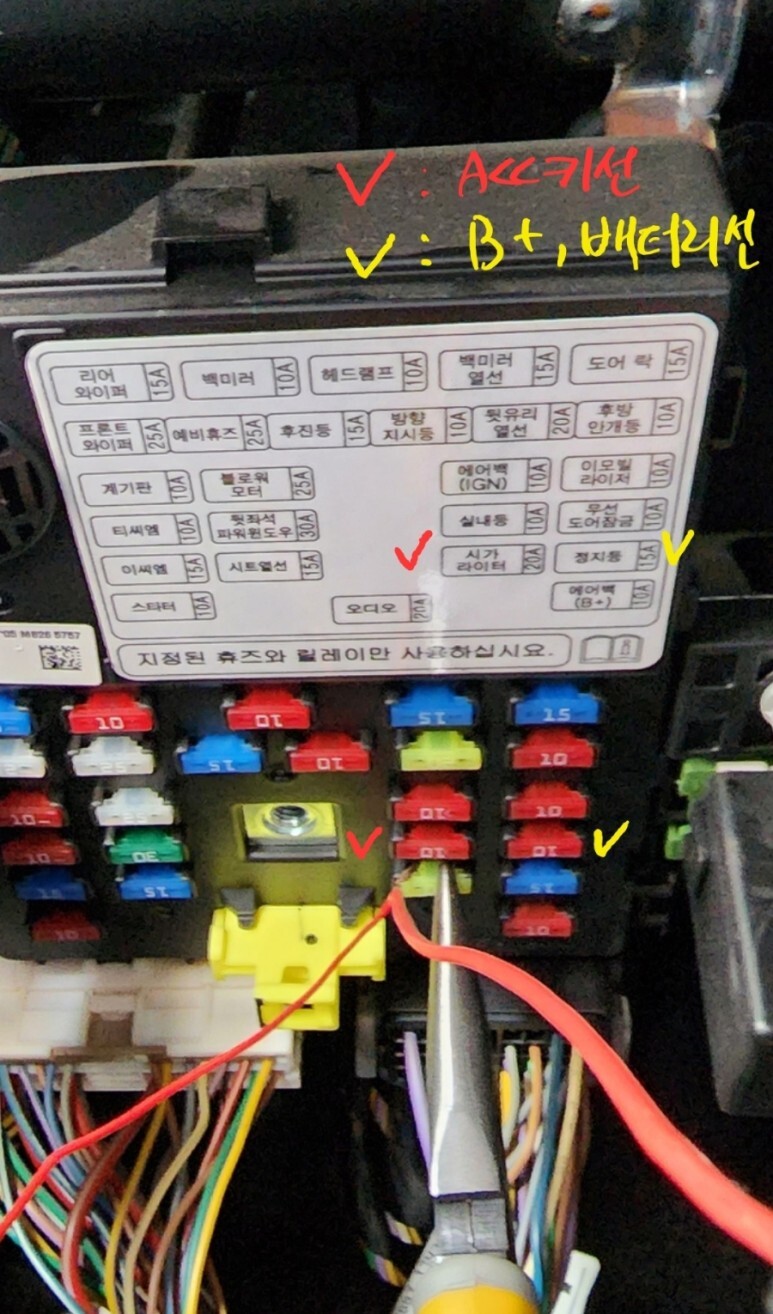

빨강(ACC키선),

노랑(B+, 배터리선),

검정(어스, 그라운드 접지)

이렇게 3가닥이 있었는데

​

빨강은 -> 와이퍼, 시가잭, 파워아울렛, ACC 중 한 곳

노랑은 -> 비상등, 정지등, 엠프, 메모리, 트렁크 중 한 곳에 연결해주면 된다.

(저는 시가잭, 정지등을 이용하였습니다.)







​

​

휴즈를 빼낼 때는 손으로 빼긴 어렵고

롱노우즈 이용하면 쉽게 빠진다.

​

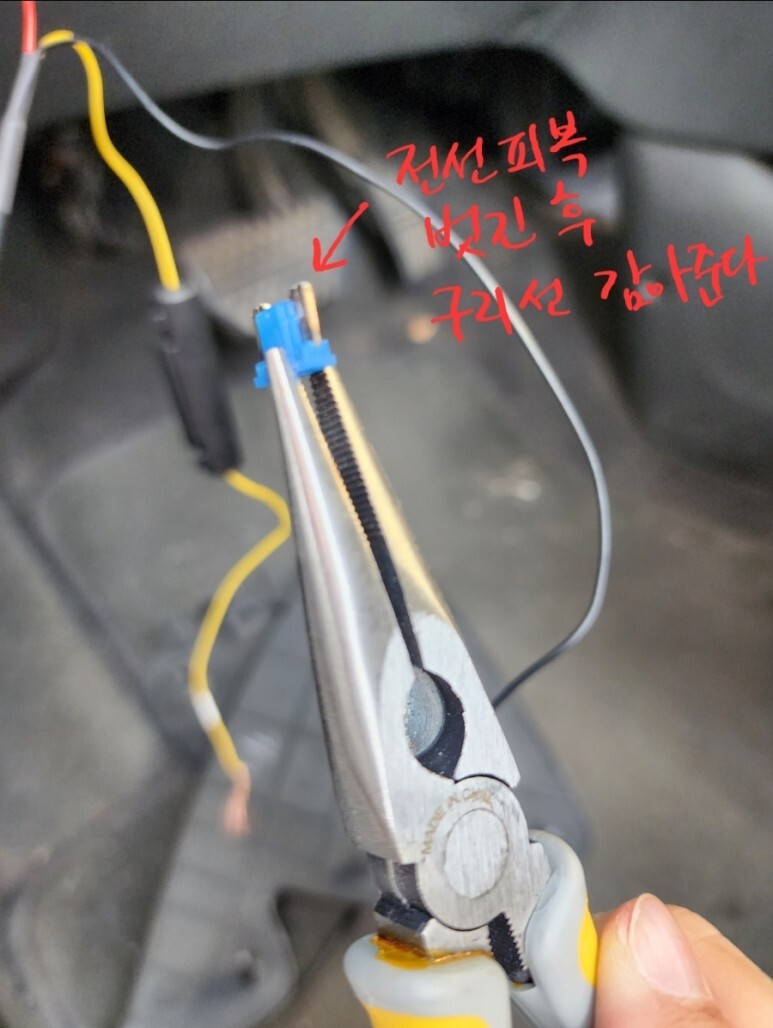

빨강, 노랑선의 피복을 벗겨

구리 부분을 휴즈에 감아고

휴즈박스에 다시 꽂아주면 된다.





​

​

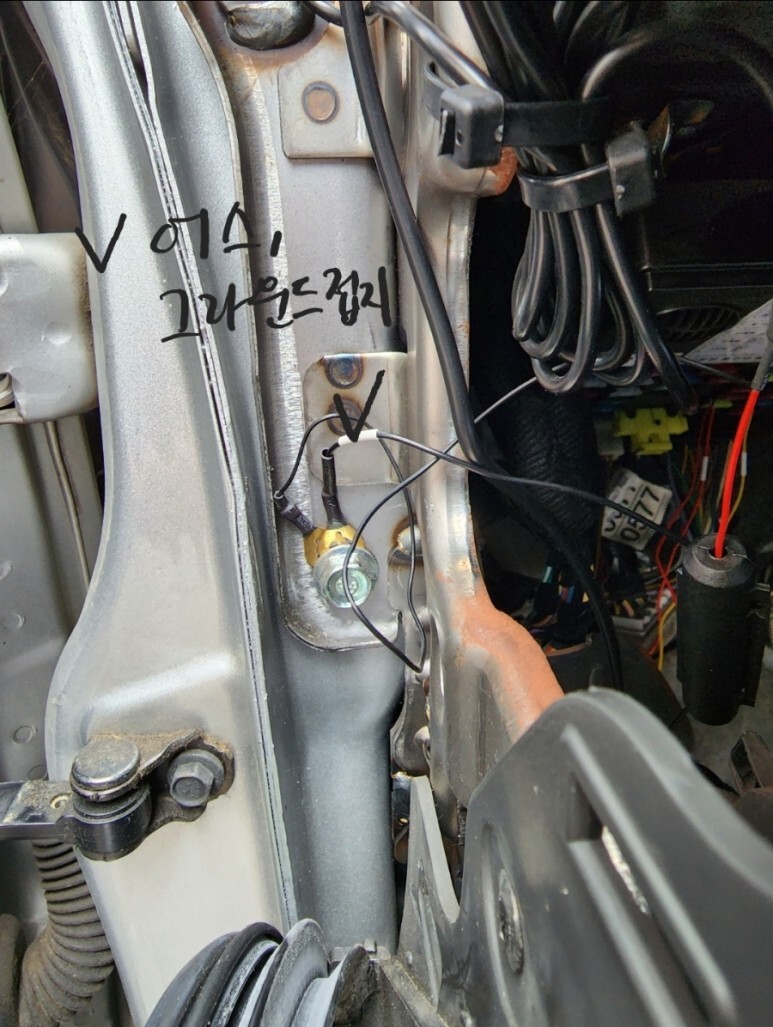

검정(어스, 그라운드, GND) 선은

휴즈박스 측면 볼트를 살짝 풀어 끼워주고

다시 볼트를 조은다.

​

​

전원선 설치 다 했으면

각종 커버류 닫기 전에

자동차 시동 걸어서 확인해준다.





​

​

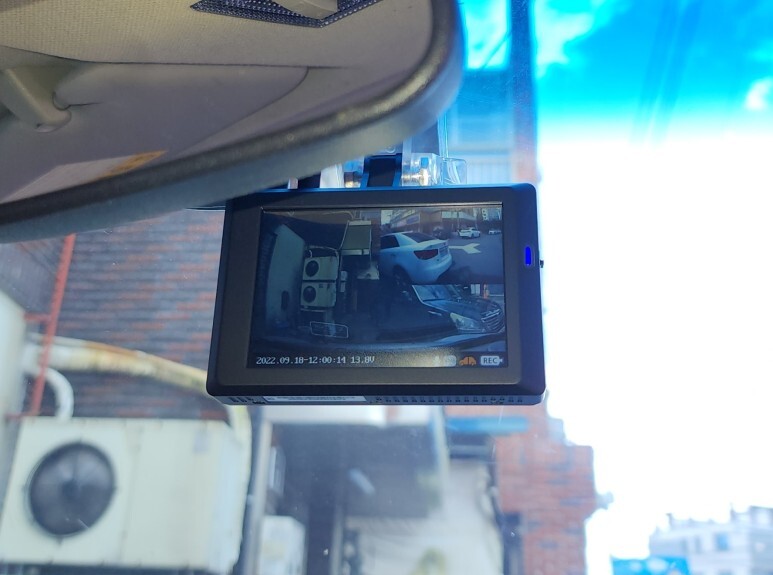

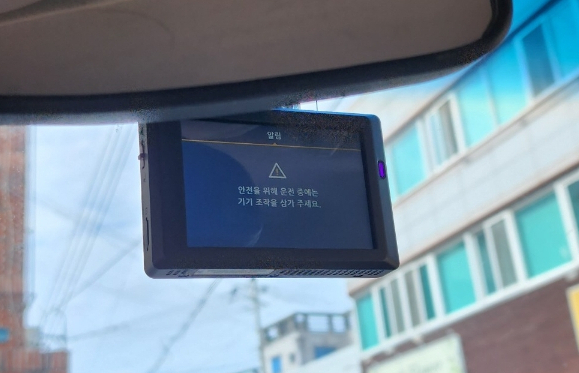

전원 들어오는거 확인 ㅎㅎ

​



​

그 다음 후방 블랙박스 카메라 설치해준다.

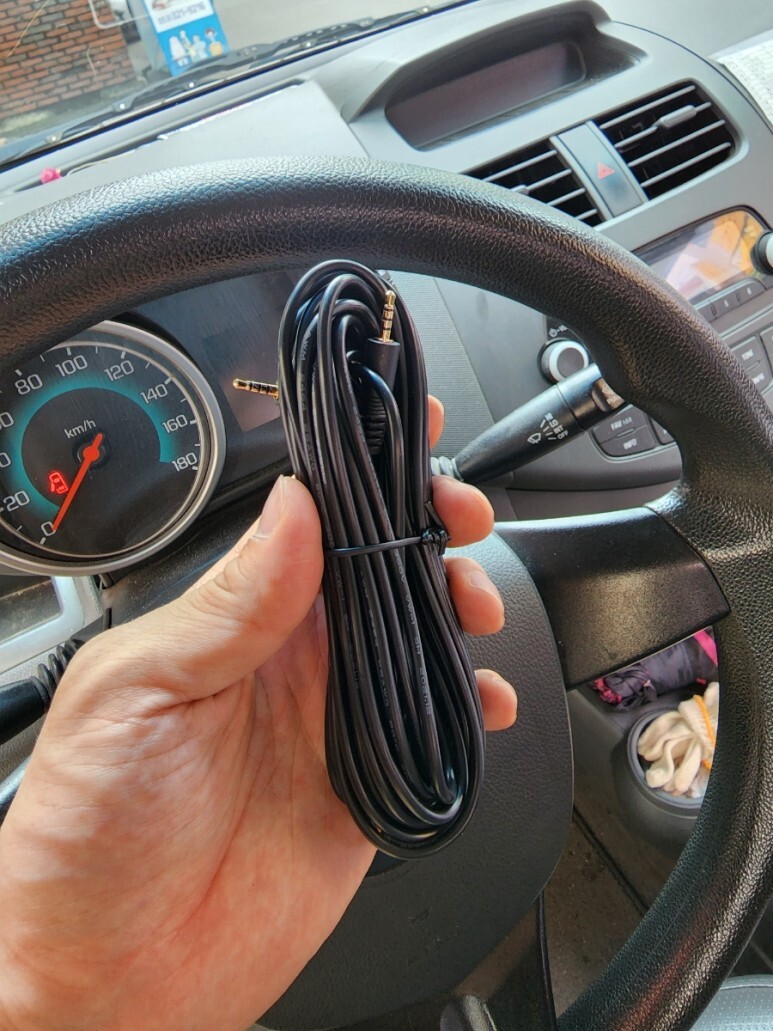

블랙박스 본체 ↔ 블랙박스 후방 카메라

간에 연결되는 선이다.



​

​



전원선 배선했던 것과 마찬가지로

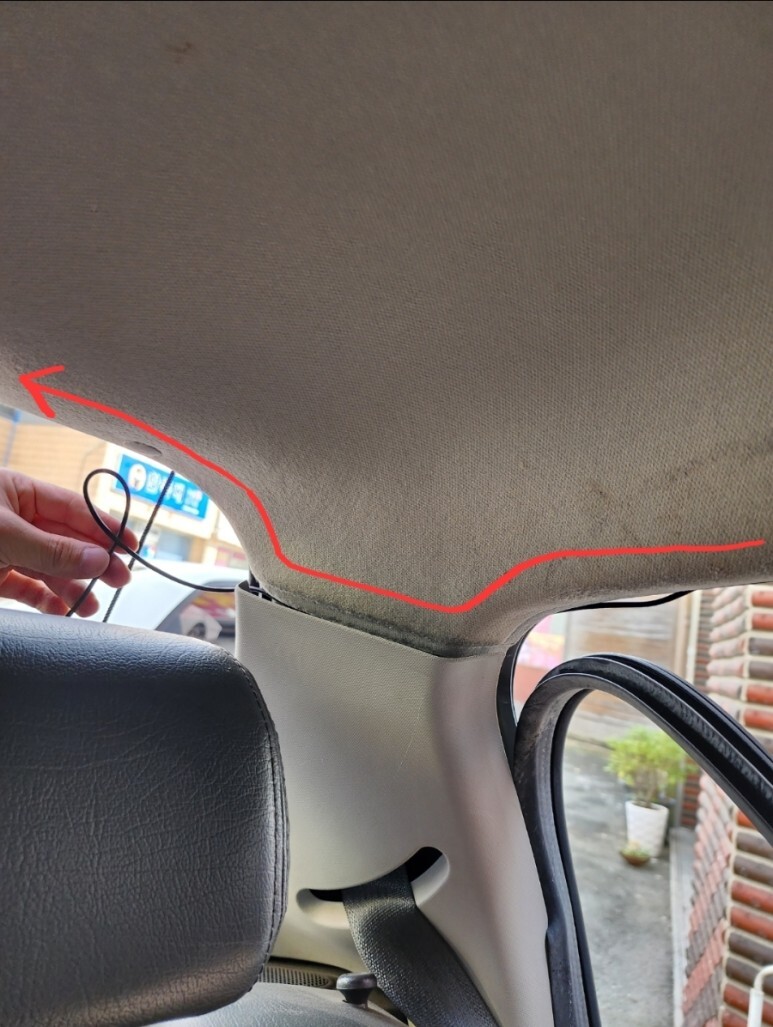

후방 카메라 선을 매립해준다.

(여기까지는 무난하게 가능할거라 생각된다.)



​



​

문제는 이 부분이었는데

경로를 찾지못해 많이 헤맸다.....ㅎㅎ



​



​

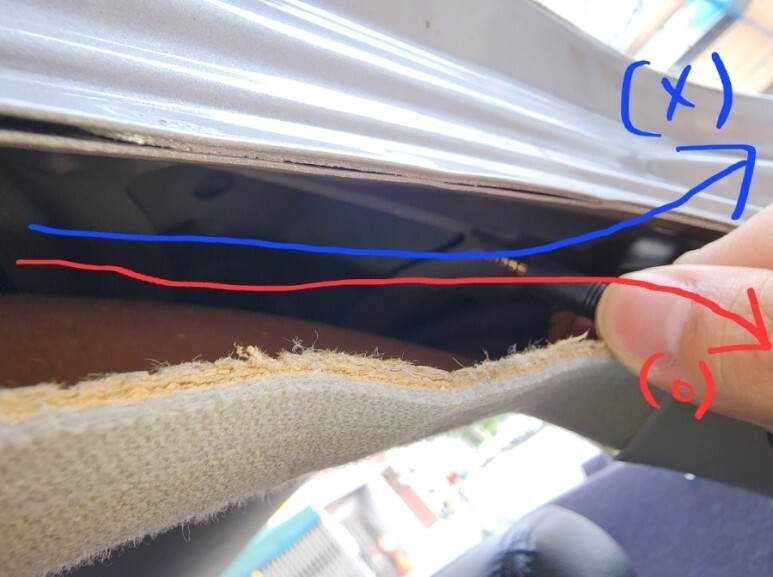

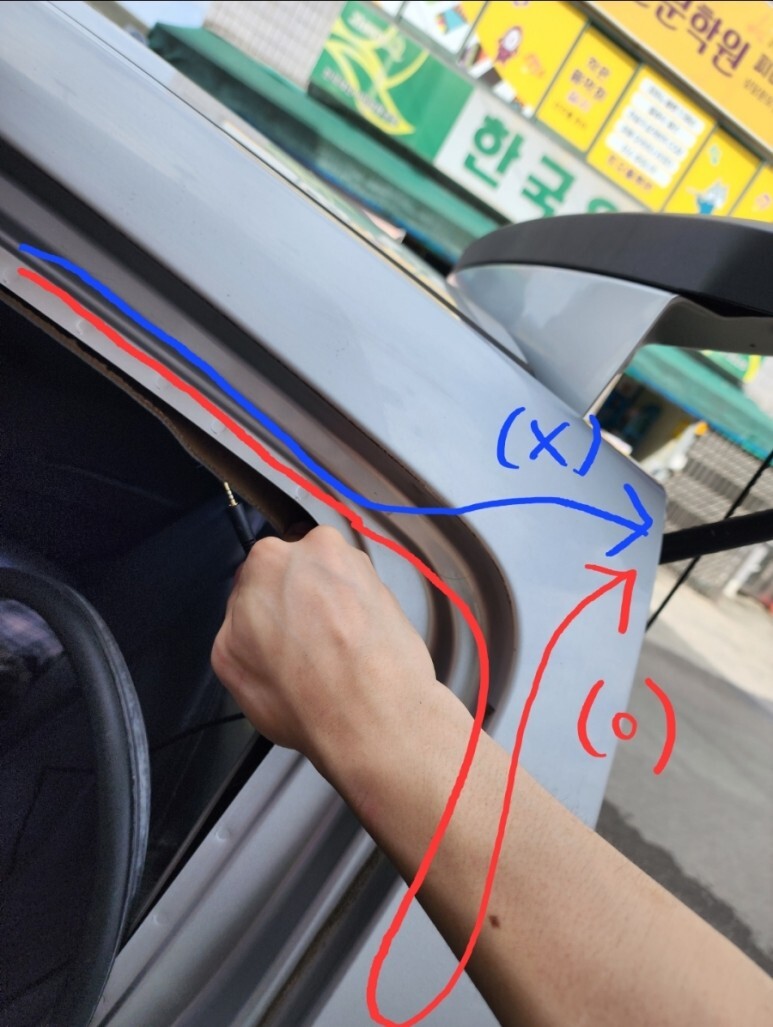

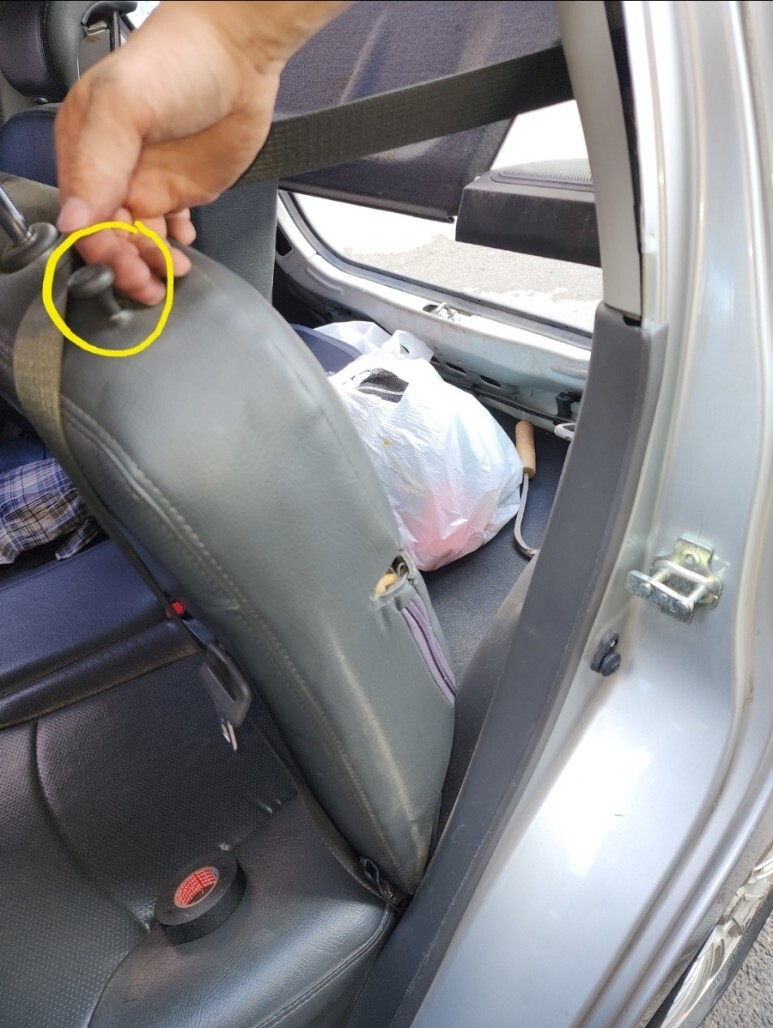

뒷자석 C필러 부분에서 바로 가는게 아니라

(파란색 경로)

​

뒷바퀴쪽(뒷휀더 트렁크쪽)으로 내려갔다가

다시 올라와야 한다.

(빨간색 경로)



​





​

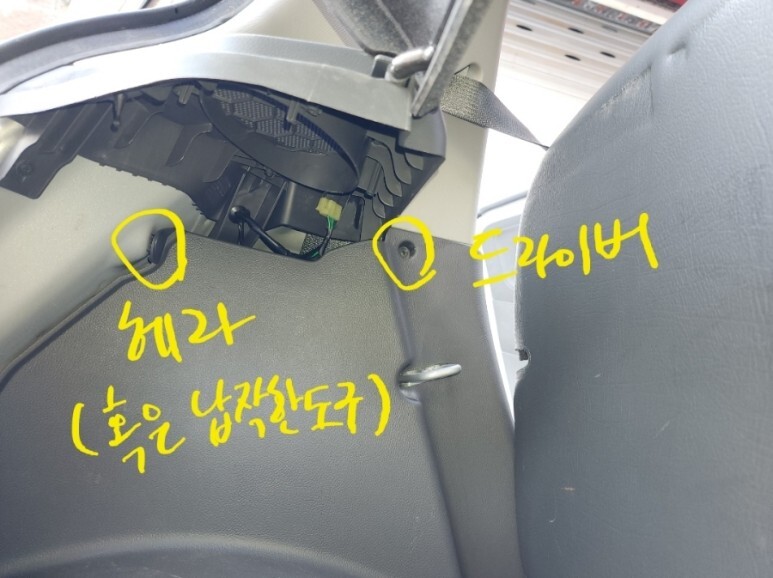

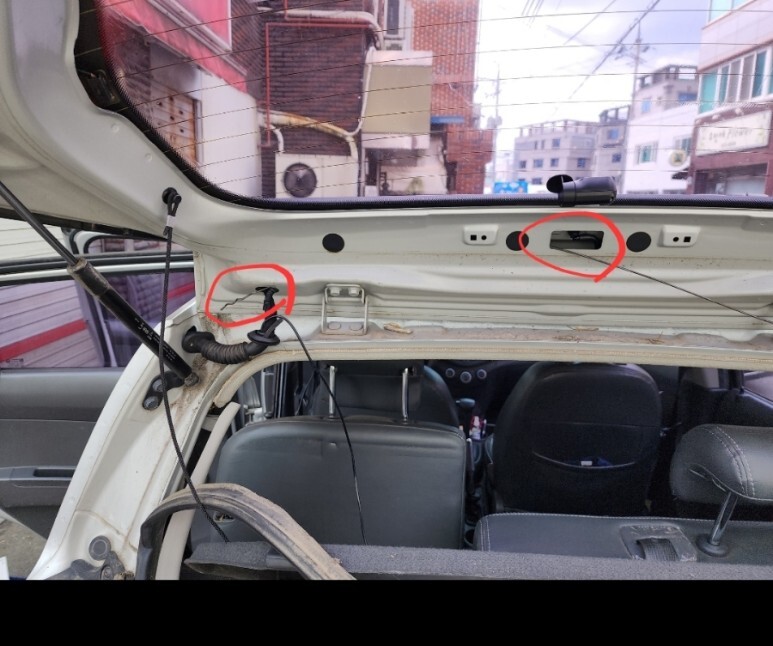

그러기 위해서 트렁크 안쪽 내장재를 살짝 뜯어야 한다.

(위 사진 참고)



​



​

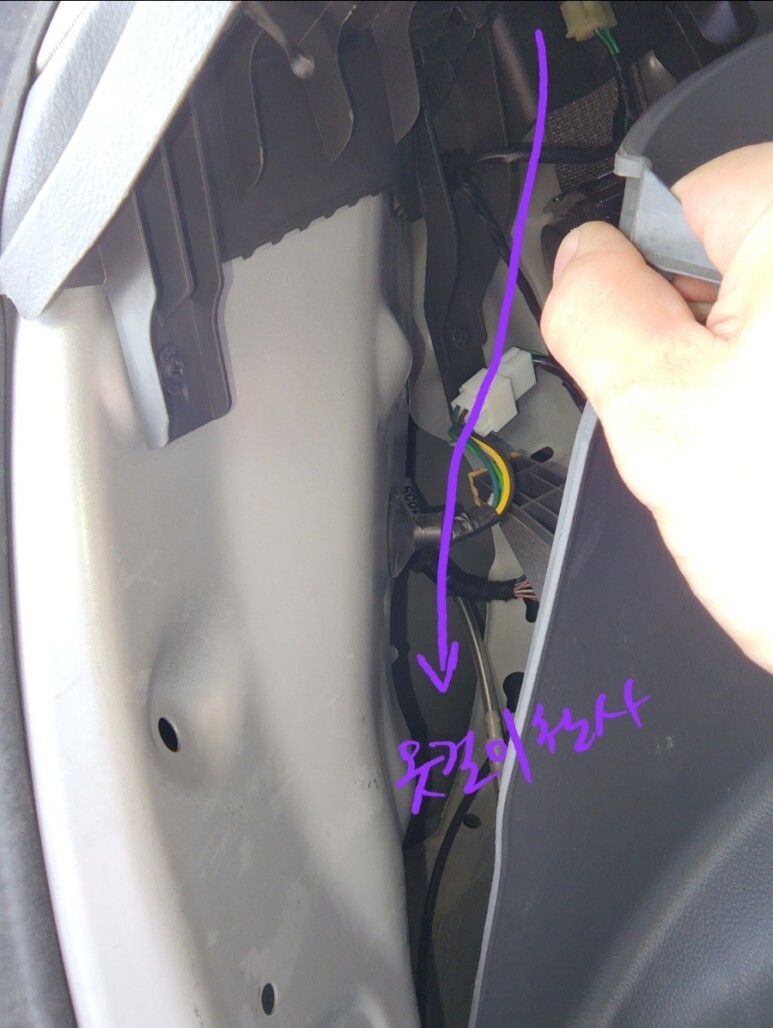

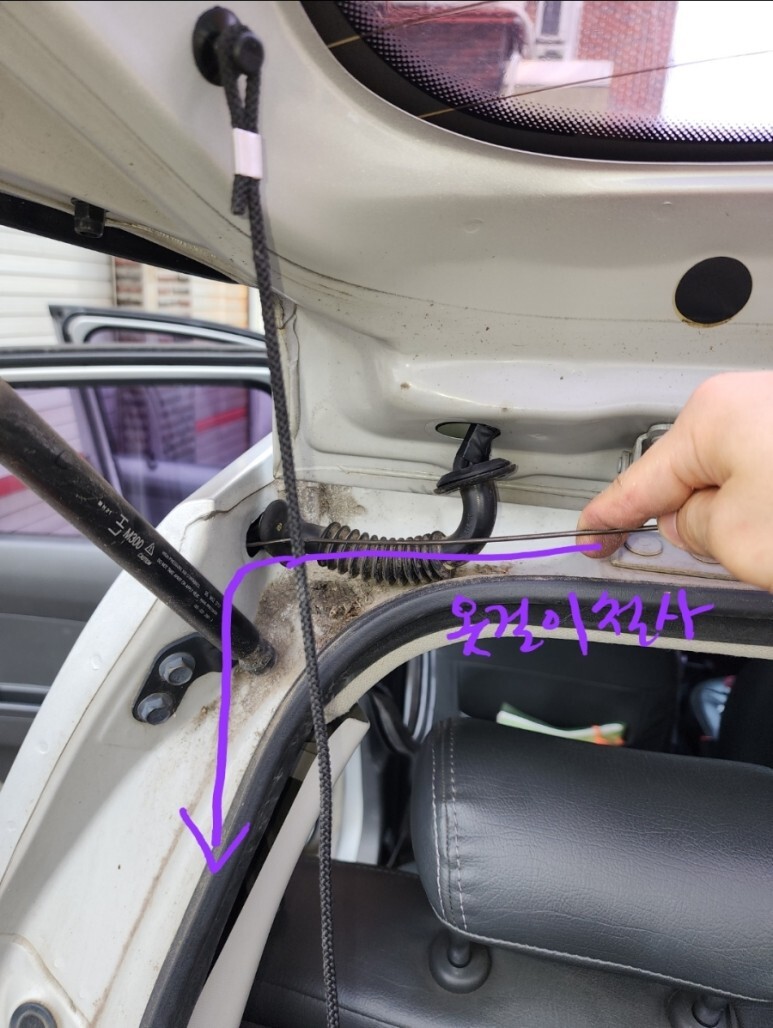

다음 튜브(튜브는 그냥 당기면 빠짐)쪽에서 철사(일회용 옷갈이 사용)를 넣어 트렁크 안쪽으로 내린다.



​



​

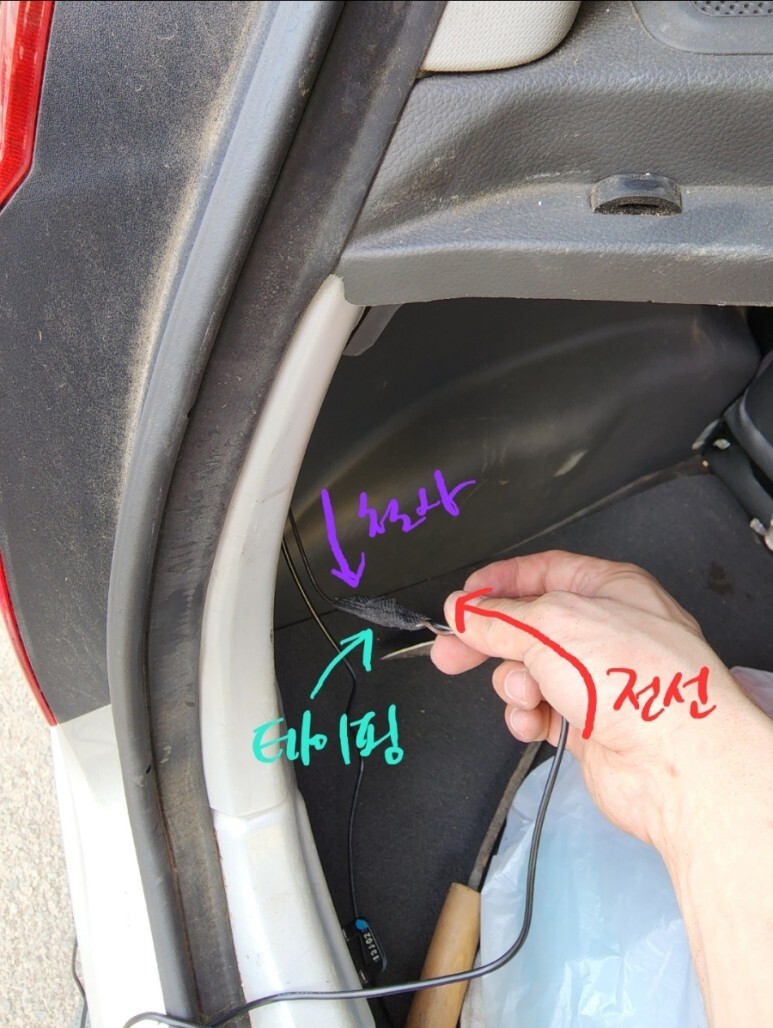

트렁크 안쪽으로 통과된 철사에 후방카메라 전선을 테이핑한 다음, 철사를 다시 잡아당긴다.



​





​

구조를 그림으로 그리자면 이렇다.

(정확한 구조는 아니고, 내가 추측한 구조)



​



​

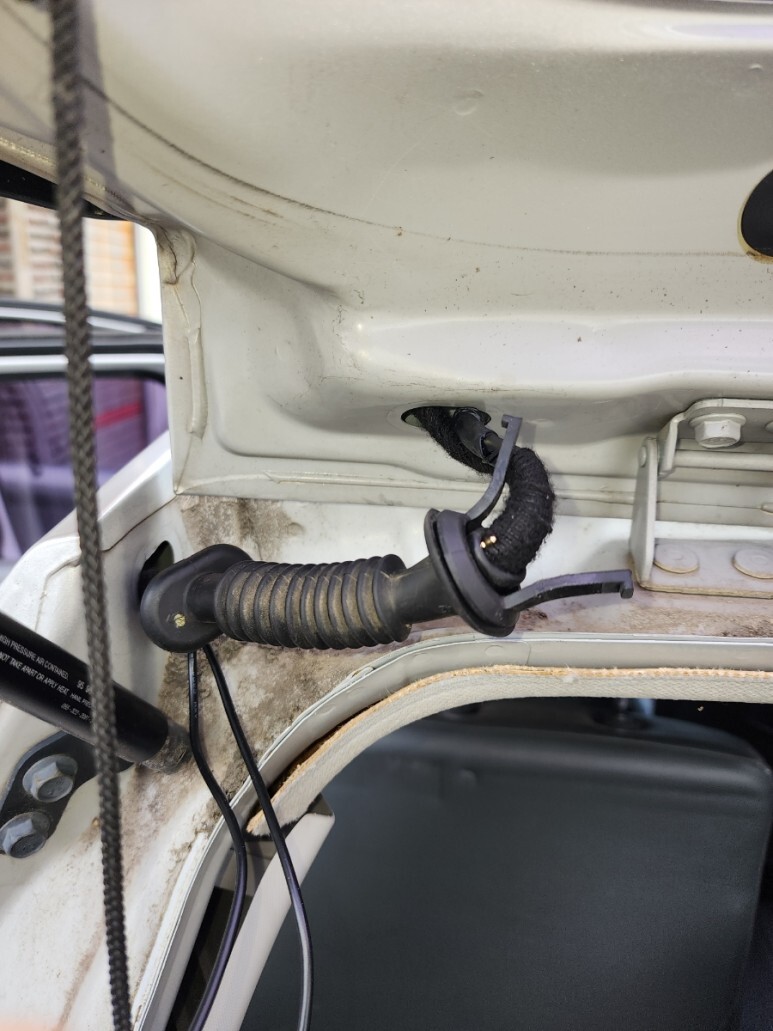

그 다음 고무 튜브를 통과해야 한다.

튜브 안이 빡빡해서 이것도 제법 힘들었다. ㅠ

​

튜브 주름 늘렸다, 줄였다,

전선머리를 밀었다, 당겼다,

하다보니 어찌저찌 통과함 ㅎㅎ ㅠ







​

​

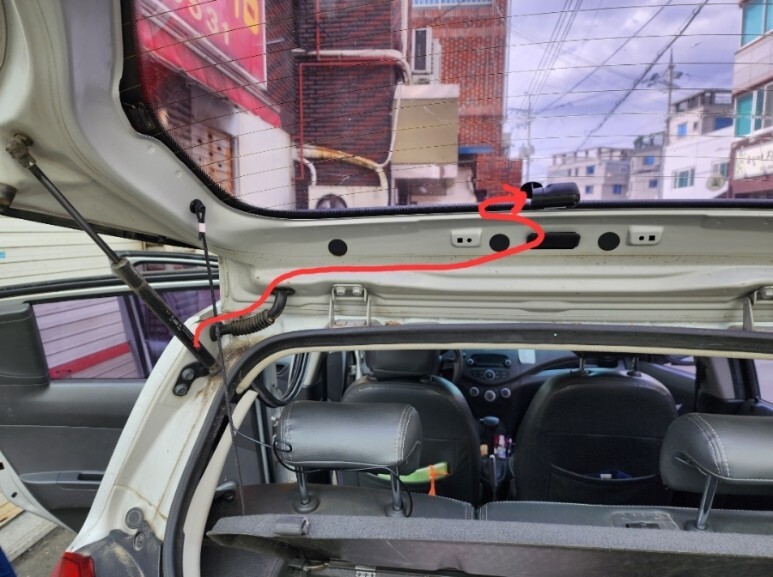

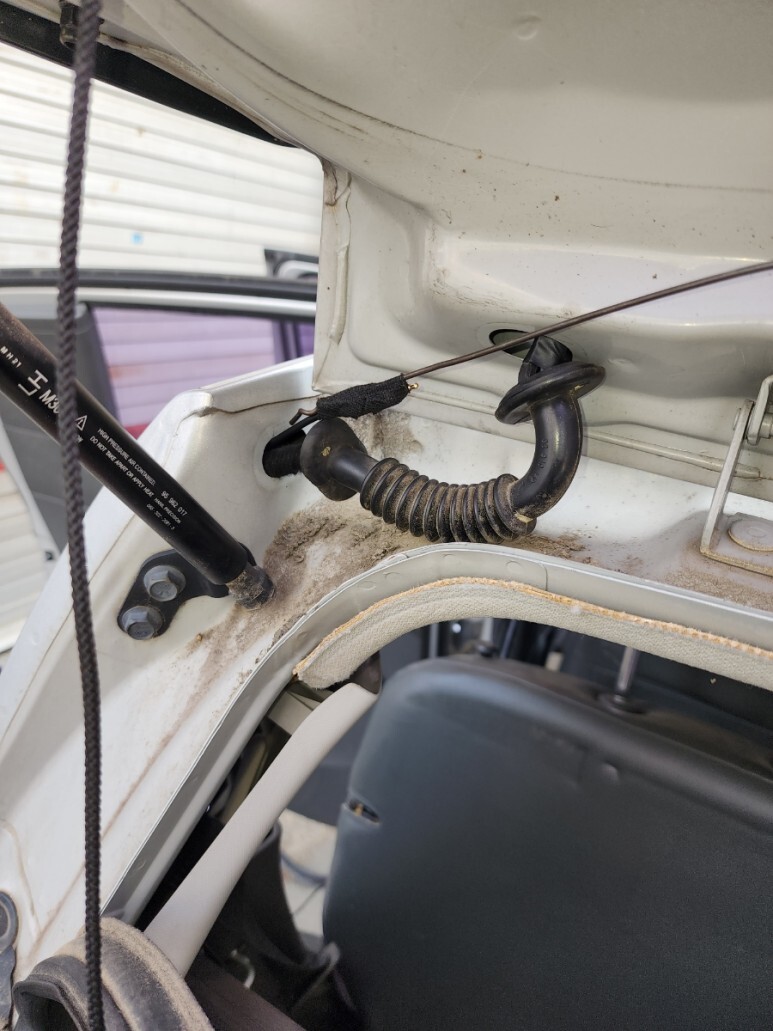

다시 한번 더 철사를 이용해서 전선을 통과시켜 준다.

​





​

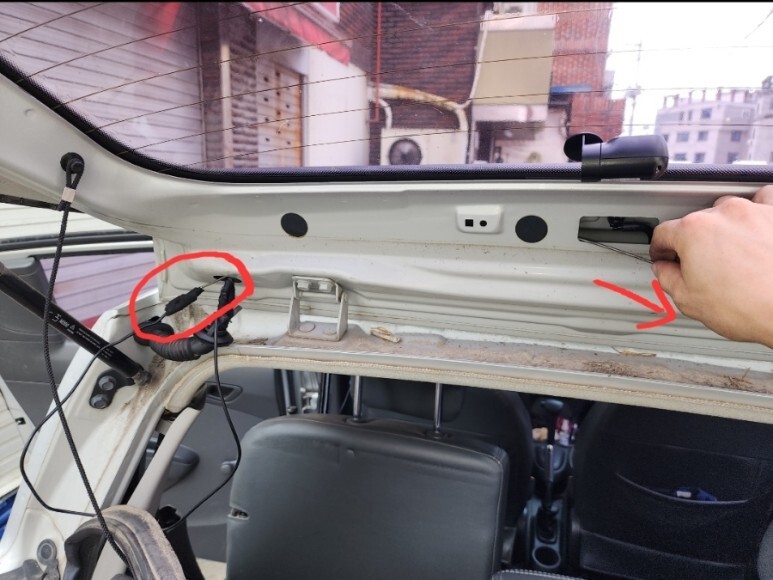

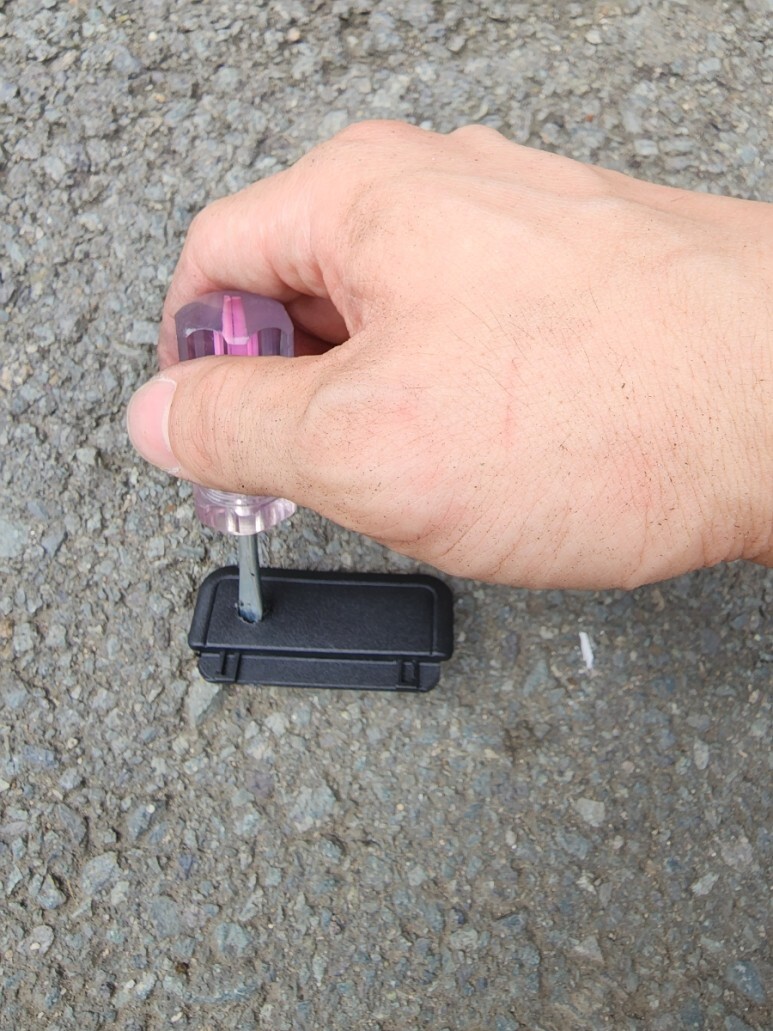

커버에 구멍을 내서 전선을 통과시켜주고



​



​

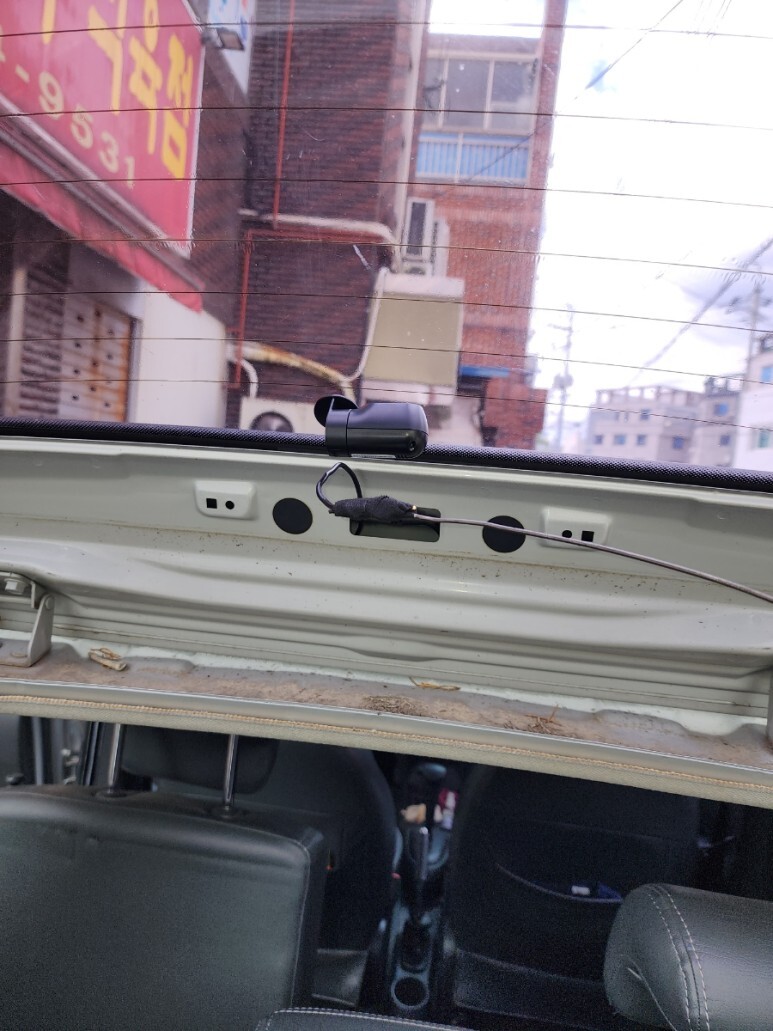

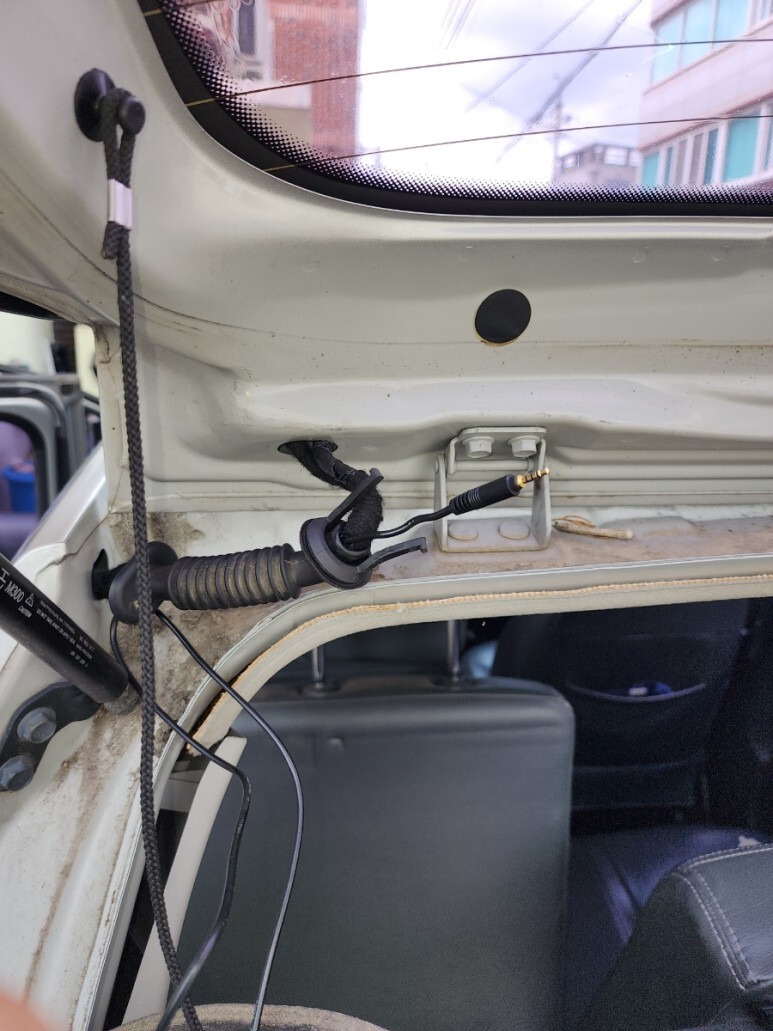

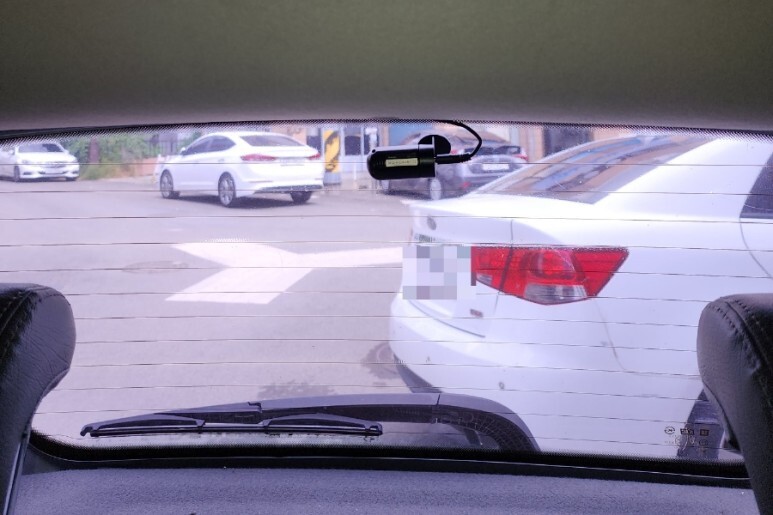

후방 블랙박스 카메라에 연결시켜주면 끝!!!!

(내장재 뜯어 냈던 것들은 역순으로 조립)

​

총 2시간 정도 걸린 듯하다. ㅠ

뒷트렁크 부분에서 1시간 반 정도 헤맨 듯... ㅎㅎ

​
